As 'n betroubare 3 -fase -transformatorverskaffer is dit van kardinale belang om die kort -kringvermoë van 'n 3 -fase -transformator te bereken. Hierdie kennis help nie net om die keuse van transformators te kies nie, maar verseker ook die veiligheid en doeltreffendheid van elektriese stelsels. In hierdie blog sal ons die besonderhede van die berekening van die kort stroombaanvermoë van 'n 3 -fase -transformator ondersoek.
Basiese konsepte
Laat ons eers 'n paar basiese konsepte uitklaar voordat ons met die berekening begin. 'N 3 -fase -transformator is 'n sleutelkomponent in elektriese kragstelsels, wat gebruik word om die spanning van 'n drie -fase elektriese toevoer op te tree of af te stap. Die kort -stroombaanvermoë, ook bekend as die kort -stroomkrag, verwys na die krag wat deur die transformator sou vloei as 'n kort foutfout by sy terminale voorkom.
Die kort -stroombaanvermoë is 'n belangrike parameter omdat dit help om die beoordelings van beskermende toestelle soos stroombrekers en versmeltings te bepaal. As die kort -stroombaanvermoë nie akkuraat bereken word nie, kan die beskermende toestelle moontlik nie korrek werk nie, wat lei tot moontlike skade aan die transformator en ander elektriese toerusting.
Berekeningstappe
Stap 1: Bepaal die transformator -graderings
Die eerste stap in die berekening van die kort -kringvermoë van 'n 3 -fase -transformator is om die nominale drywing (s), nominale spanning (v) en die impedansiepersentasie (z%) te ken. Die nominale drywing word gewoonlik in Kilovolt - Amperes (KVA) gegee, die nominale spanning in kilovolts (KV), en die impedansiepersentasie is 'n waarde wat die interne impedansie van die transformator verteenwoordig relatief tot die nominale waardes.
Laat ons byvoorbeeld aanvaar dat ons 'n 3 -fase -transformator het met 'n nominale drywing S = 1000 kVA, 'n nominale spanning V = 10 kV, en 'n impedansiepersentasie Z% = 5%.
Stap 2: Bereken die basisimpedansie
Die basisimpedansie (z_base) van die transformator kan bereken word met behulp van die volgende formule: [z_ {basis} = \ frac {v^{2}} {s}] waar V die nominale spanning in volt is en S die nominale krag in volt - ampers is.
Vir ons voorbeeld, omskep eers die nominale krag na VA: (S = 1000 \ Times1000 = 10^{6} \ VA) en die nominale spanning na V: (V = 10 \ Times1000 = 10^{4} \ V). Dan, (z_ {base} = \ frac {(10^{4})^{2}} {10^{6}} = \ frac {10^{8}} {10^{6}} = 100 \ \ omega)
Stap 3: Bereken die transformatorimpedansie
Die werklike impedansie van die transformator (z_transformer) kan bereken word uit die impedansiepersentasie. The formula is: [Z_{transformer}=\frac{Z\%}{100}\times Z_{base}] Using the values from our example, with (Z\% = 5) and (Z_{base}=100\ \Omega), we get (Z_{transformer}=\frac{5}{100}\times100 = 5\ \ Omega)
Stap 4: Bereken die kortstroomstroom
Die kort stroombaanstroom (I_SC) by die transformator -terminale kan met behulp van OHM se wet bereken word. As daar 'n drie -fase -stelsel aanvaar word, word die lyn tot - lynspanning oorweeg. Die formule vir die kort - stroombaanstroom is: [i_ {sc} = \ frac {v_ {l - l}} {\ sqrt {3} \ times z_ {transformer}}] waar (v_ {l - l}) die lyn is - tot - lyn -gereelde spanning. Vir 'n 10 kV -stelsel, (v_ {l - l} = 10 \ times1000 \ v). [I_ {sc} = \ frac {10 \ times1000} {\ sqrt {3} \ times5} \ ongeveer1154.7 \ a]
Stap 5: Bereken die kort -kringkapasiteit
Die kort - stroombaankapasiteit (S_SC) kan bereken word met behulp van die formule: [S_ {sc} = \ sqrt {3} \ keer v_ {l - l} \ keer i_ {sc}] Die waardes vervang, (v_ {l - l} = 10 \ times1000 \ v) en (i_}}} \ keur. kry: [s_ {sc} = \ sqrt {3} \ Times10 \ Times1000 \ Times1154.7 \ ongeveer
Faktore wat kort - kringvermoë beïnvloed
Verskeie faktore kan die kort stroombaanvermoë van 'n 3 -fase -transformator beïnvloed. Dit sluit in:
- Transformatorimpedansie: 'N Hoër impedansiepersentasie sal lei tot 'n laer kort stroombaan en dus 'n laer kort stroombaanvermoë. Transformators met 'n hoër impedansie is meer geskik vir stelsels waar laer kortstroomstrome verlang word.
- Stelselspanning: Hoër stelselspanning lei gewoonlik tot hoër kort -kringvermoë. Namate die spanning toeneem, neem die kortstroomstroom ook proporsioneel toe, wat lei tot 'n hoër kort stroomkrag.
- Deftige plek: Die ligging van die kort -kringfout in die elektriese stelsel kan ook die kort stroombaanvermoë beïnvloed. Foute nader aan die transformator -terminale sal lei tot hoër kortstroomstrome in vergelyking met foute verder weg.
Belangrikheid van akkurate berekening
Om die kort -kringvermoë van 'n 3 -fase -transformator akkuraat te bereken, is van uiterste belang. Dit help in:
- Seleksie van beskermende toestelle: Soos vroeër genoem, word die kort -stroombaanvermoë gebruik om die toepaslike graderings van stroombrekers en versmeltings te kies. As die kort -kringvermoë onderskat word, sal die beskermende toestelle moontlik nie die foutstroom kan onderbreek nie, wat tot toerustingskade sal lei. Aan die ander kant, as dit oorskat word, kan die beskermende toestelle te groot wees, wat lei tot hoër koste.
- Stelselontwerp: Om die kort -stroombaanvermoë te ken, is noodsaaklik vir die regte ontwerp van elektriese stelsels. Dit help om die grootte en tipe kabels, busstawe en ander elektriese komponente te bepaal wat benodig word om die foutstroom te hanteer.
- Veiligheid: Akkurate berekening verseker die veiligheid van personeel en toerusting. Deur die beskermende toestelle behoorlik te grootte, kan die risiko van elektriese brande en ander gevare tot die minimum beperk word.

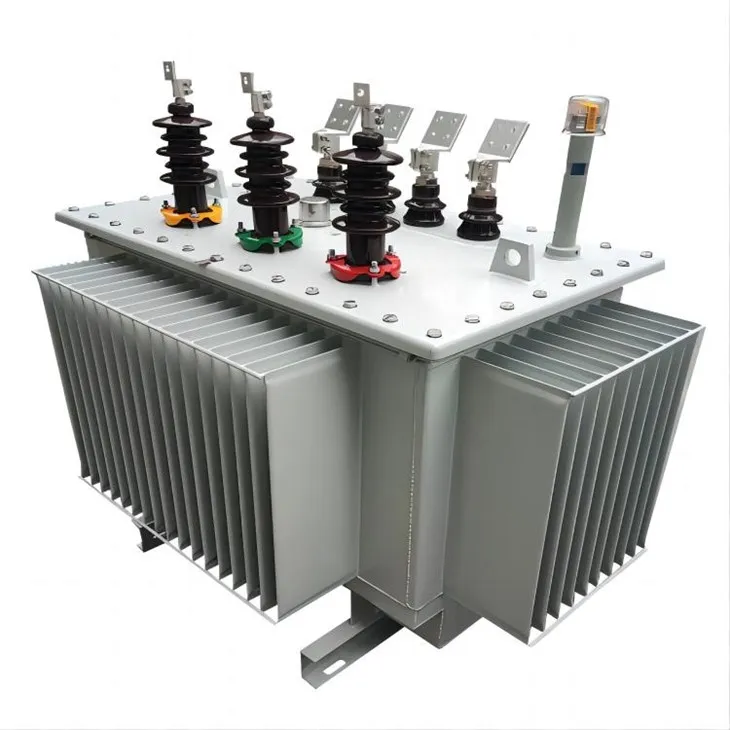

Ons aanbod as 'n 3 -fase transformatorverskaffer
As 'n toonaangewende verskaffer van 3 -fase transformator, bied ons 'n wye verskeidenheid transformators van hoë gehalte aan om aan die verskillende behoeftes van ons kliënte te voldoen. Ons transformators is ontwerp en vervaardig volgens die hoogste standaarde, wat betroubare werkverrigting en langdurige duursaamheid verseker.
Ons bied ook tegniese ondersteuning aan ons kliënte, insluitend hulp met kort berekeninge vir kringkapasiteit. Ons span ervare ingenieurs kan u help om die regte transformator vir u spesifieke toepassing te kies, met inagneming van faktore soos kort -kringvermoë, lasvereistes en omgewingstoestande.
Benewens 3 fase -transformators, bied ons ook aanEnkelfase paal gemonteerde transformator,Verspreidingstransformator, enElektriese transformator. Hierdie produkte is ontwerp om doeltreffende en betroubare oplossings vir kragverspreiding vir verskillende bedrywe te bied.
Kontak ons vir verkryging
As u in die mark is vir 'n 3 -fase -transformator of enige ander soort transformator, nooi ons u uit om ons te kontak vir verkryging. Ons toegewyde verkoopspan is gereed om u te help met u navraag en u gedetailleerde produkinligting en pryse te gee. Of u nou 'n standaardtransformator of 'n pasgemaakte oplossing benodig, ons het die kundigheid en hulpbronne om aan u vereistes te voldoen.
Verwysings
- "Power System Analysis" deur John J. Grainger en William D. Stevenson jr.
- "Elektriese transformators en kragtoerusting" deur TA Short.
