انواع ترانسفورماتورهای زمینی چیست؟

ترانسفورماتورهای زمینی نقش مهمی در سیستم های برق دارند و راهی را برای جریان های گسل فراهم می کنند تا با خیال راحت به زمین جریان پیدا کنند و از ثبات و قابلیت اطمینان شبکه اطمینان حاصل کنند. من به عنوان یک تأمین کننده پیشرو در ترانسفورماتورهای زمینی ، من هیجان زده ام که انواع مختلف ترانسفورماتورهای زمینی و کاربردهای آنها را با شما به اشتراک بگذارم.

1. زیگ - ترانسفورماتورهای زمینی Zag

ترانسفورماتورهای زیر زمینی Zig - Zag به طور گسترده ای در سیستم های برق مورد استفاده قرار می گیرند. آنها به گونه ای طراحی شده اند که یک نقطه خنثی برای سیستمی که خنثی طبیعی ندارد ، مانند یک سیستم متصل به دلتای بی اساس. پیکربندی سیم پیچ یک ترانسفورماتور زیگ - ZAG بی نظیر است. هر سیم پیچ فاز به دو قسمت مساوی تقسیم می شود و این قسمت ها به روش خاصی برای ایجاد یک نقطه خنثی متصل می شوند.

یکی از مهمترین مزایای ترانسفورماتورهای زیرزمینی زیگ - زاگ توانایی آنها در محدود کردن امپدانس دنباله صفر است. هنگامی که یک خط - خط به زمین در سیستم رخ می دهد ، ترانسفورماتور زیگ - ZAG یک مسیر امپدانس کم برای جریان گسل فراهم می کند و به دستگاه های محافظ اجازه می دهد تا به طور مؤثر کار کنند. این به منزوی کردن سریع گسل و به حداقل رساندن آسیب به تجهیزات کمک می کند.

ترانسفورماتورهای زیرزمینی زیگ - ZAG معمولاً در گیاهان صنعتی ، ساختمانهای تجاری و سیستم های توزیع انرژی در مقیاس کوچک مورد استفاده قرار می گیرند. به عنوان مثال ، در یک مرکز صنعتی با یک سیستم توزیع متصل به دلتا ، یک ترانسفورماتور زیرزمینی زیگ - زاگ می تواند نصب شود تا یک مسیر زمینی برای تجهیزات الکتریکی فراهم شود و خطر ابتلا به شوک الکتریکی و آسیب تجهیزات را کاهش دهد. برای کسب اطلاعات بیشتر در مورد ترانسفورماتورهای مرتبط ، می توانید از ما بازدید کنیدترانسفورماتور توزیعصفحه

2. Wye - Delta Grounding Transformers

ترانسفورماتورهای زمینی Wye - Delta Grounding نوع مهم دیگری هستند. در این پیکربندی ، سیم پیچ اولیه به ترتیب WYE (STAR) متصل می شود و سیم پیچ ثانویه در یک آرایش دلتا متصل می شود. WYE - Connected Primary یک نقطه خنثی را فراهم می کند که می تواند پایه گذاری شود ، در حالی که ثانویه متصل به Delta - به سرکوب هارمونیک ها و تهیه ولتاژ پایدار کمک می کند.

کاربرد اصلی ترانسفورماتورهای زمینی Wye - Delta در سیستم های قدرت ولتاژ متوسط ​​تا بالا است. آنها غالباً در پست های ابزار برای تأمین زمینه برای شبکه توزیع استفاده می شوند. هنگامی که یک گسل در سیستم رخ می دهد ، ترانسفورماتور زمینی Wye - Delta اجازه می دهد تا جریان گسل در مسیر زمینی جریان یابد و این امکان را برای رله های محافظت فراهم می کند تا گسل را تشخیص و جدا کنند.

به عنوان مثال ، در یک شبکه توزیع برق در مقیاس بزرگ ، یک ترانسفورماتور زمینی Wye - Delta را می توان در پستی نصب کرد تا از زمینه مناسب سیستم اطمینان حاصل شود. این به حفظ پایداری ولتاژ و محافظت از تجهیزات الکتریکی از شرایط بیش از ولتاژ و بیش از شرایط کمک می کند. اگر علاقه مند به راه حل های زمینه برای سیستم قدرت خود هستید ، می توانید ما را کشف کنیدترانسفورماتور زمینیصفحه

3. Delta - Transformers Grounding Grounding

ترانسفورماتورهای زمینی Delta - Wye دارای سیم پیچ اصلی در یک آرایش دلتا و سیم پیچ ثانویه متصل به ترتیب WYE هستند. این نوع ترانسفورماتور عمدتاً برای بالا بردن یا پایین آمدن ولتاژ در حالی که یک خنثی زمینی در سمت ثانویه فراهم می شود ، استفاده می شود.

Delta - Connected Primary برای سیستمهایی مناسب است که اتصال ولتاژ بالا بدون خنثی مورد نیاز باشد ، در حالی که ثانویه متصل به WYE - یک نقطه خنثی برای زمینی فراهم می کند. ترانسفورماتورهای زمینی Delta - Wye معمولاً در گیاهان تولید برق و کاربردهای صنعتی در مقیاس بزرگ استفاده می شوند. به عنوان مثال ، در یک کارخانه تولید برق ، یک ترانسفورماتور زمینی Delta - Wye می تواند برای افزایش ولتاژ تولید شده توسط ژنراتورها استفاده شود و یک خنثی زمینی برای سیستم انتقال فراهم کند.

4. مقاومت - ترانسفورماتورهای زمینی

ترانسفورماتورهای مقاومت - ترانسفورماتور نوع خاصی از ترانسفورماتور زمینی هستند که شامل یک مقاومت زمینی در مدار خنثی است. از مقاومت برای محدود کردن بزرگی جریان گسل در طی یک خط یک خط - به - زمین استفاده می شود. با کنترل جریان گسل ، ترانسفورماتور ثابت مقاومت به کاهش استرس روی تجهیزات الکتریکی و به حداقل رساندن آسیب های ناشی از گسل کمک می کند.

دو نوع اصلی از مقاومت در برابر مقاومت وجود دارد: مقاومت بالا - مقاومت و مقاومت در برابر کم. از سطح مقاومت بالا به طور معمول در سیستمهایی استفاده می شود که عملکرد مداوم در طی یک خط - خط به زمین مورد نیاز است ، مانند برخی از فرآیندهای صنعتی. از زمین کم مقاومت در سیستم هایی استفاده می شود که پاکسازی سریع گسل برای محافظت از تجهیزات لازم است.

ترانسفورماتورهای ثابت مقاومت در صنایعی مانند پتروشیمی ، معدن و تولید برق بسیار مورد استفاده قرار می گیرند. به عنوان مثال ، در یک گیاه پتروشیمی ، یک ترانسفورماتور مقاومت شده می تواند برای محافظت از تجهیزات الکتریکی در برابر گسل های مدار کوتاه و اطمینان از ایمنی فرآیند تولید نصب شود.

5. واکنش پذیری - ترانسفورماتورهای زمینی

ترانسفورماتورهای ثابت - ترانسفورماتورهای زمینی شبیه به ترانسفورماتورهای زمینی هستند ، اما به جای مقاومت ، از یک راکتور در مدار خنثی استفاده می شود. راکتور با معرفی واکنش القایی به مسیر زمینی ، جریان گسل را محدود می کند.

Reactance - ترانسفورماتورهای زمینی در سیستمهایی استفاده می شوند که جریان گسل باید محدود باشد ، اما باید افت ولتاژ در دستگاه زمینی به حداقل برسد. آنها اغلب در سیستم های قدرت ولتاژ بالا و کاربردهای صنعتی در مقیاس بزرگ استفاده می شوند. به عنوان مثال ، در یک شبکه انتقال قدرت در مقیاس بزرگ ، یک ترانسفورماتور واکنش پذیر می تواند برای کنترل جریان گسل و حفظ ثبات سیستم نصب شود.

برنامه ها و ملاحظات

انتخاب نوع ترانسفورماتور زمینی به چندین عامل از جمله نوع سیستم قدرت (مانند دلتا یا WYE) ، سطح ولتاژ ، ویژگی های بار و الزامات محافظت از گسل بستگی دارد. به عنوان مثال ، در یک ساختمان تجاری در مقیاس کوچک با یک سیستم توزیع ولتاژ کم ، یک ترانسفورماتور زیر زمینی زیگ - زاگ ممکن است یک راه حل مؤثر باشد. در مقابل ، یک زیرزمین ابزار در مقیاس بزرگ ممکن است به یک ترانسفورماتور WYE - دلتا یا مقاومت - برای اطمینان از زمین و محافظت مناسب از شبکه نیاز داشته باشد.

هنگام انتخاب ترانسفورماتور زمینی ، همچنین در نظر گرفتن شرایط محیطی مانند دما ، رطوبت و ارتفاع مهم است. این عوامل می تواند بر عملکرد و طول عمر ترانسفورماتور تأثیر بگذارد. علاوه بر این ، نگهداری و آزمایش مناسب ترانسفورماتور زمینی برای اطمینان از عملکرد قابل اعتماد آن ضروری است.

ما به عنوان تأمین کننده ترانسفورماتورهای زمینی ، ما طیف گسترده ای از محصولات را برای تأمین نیازهای متنوع مشتریان ارائه می دهیم. ترانسفورماتورهای زمینی ما با استفاده از فناوری پیشرفته و مواد با کیفیت بالا با بالاترین استانداردهای با کیفیت طراحی و ساخته می شوند. ما همچنین پشتیبانی فنی جامع و پس از - خدمات فروش را ارائه می دهیم تا اطمینان حاصل شود که مشتریان ما از سرمایه گذاری ترانسفورماتور زمینی خود بیشترین بهره را می برند.

برای تهیه با ما تماس بگیرید

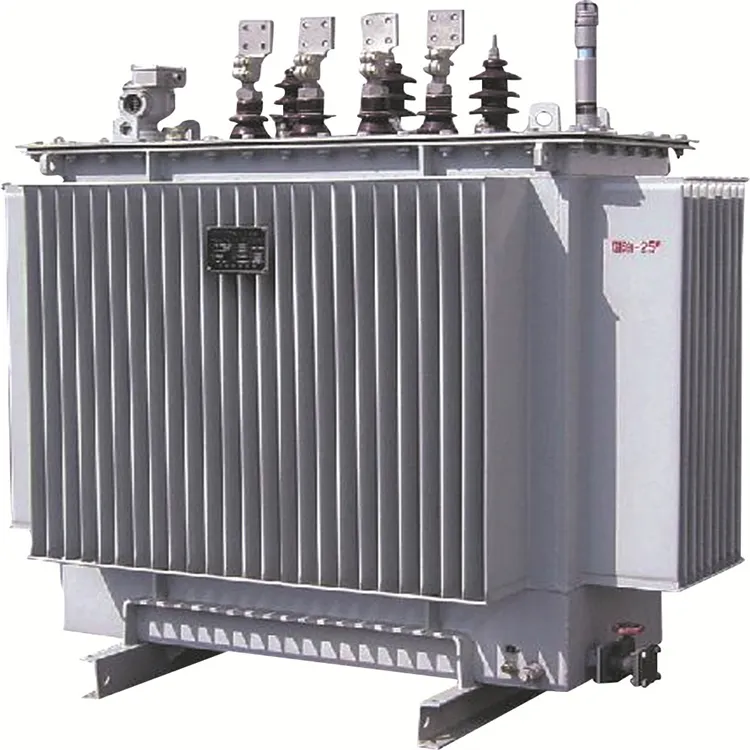

اگر در بازار یک ترانسفورماتور زمینی هستید یا به اطلاعات بیشتری در مورد محصولات ما نیاز دارید ، ما شما را تشویق می کنیم تا با ما تماس بگیرید. تیم متخصصان ما آماده هستند تا در انتخاب ترانسفورماتور زمینی مناسب برای برنامه خاص خود به شما کمک کنند. این که آیا شما یک تجارت کوچک در مقیاس یا یک شرکت صنعتی در مقیاس بزرگ هستید ، ما راه حل هایی برای پاسخگویی به نیازهای شما داریم. شما همچنین می توانید ما را کشف کنیدترانسفورماتور بادصفحه برای محصولات مرتبط بیشتر.

ما می دانیم که هر پروژه منحصر به فرد است و ما متعهد هستیم که راه حل های سفارشی متناسب با نیازهای شما ارائه دهیم. با انتخاب ترانسفورماتورهای زمینی ما می توانید ایمنی ، قابلیت اطمینان و کارآیی سیستم برق الکتریکی خود را تضمین کنید. بنابراین ، دریغ نکنید که به ما دسترسی پیدا کنید و امروز روند تهیه را شروع کنید.

منابع

• مهندسی پستهای برق ، چاپ سوم ، توسط توران گونن
• تجزیه و تحلیل و طراحی سیستم قدرت ، چاپ پنجم ، توسط J. Duncan Glover ، Mulukutla S. Sarma و Thomas J. Overbye
