تفاوت بین تابلو برق فشار ضعیف و تابلو برق فشار قوی چیست؟

هی مردم! به عنوان یک تامین کننده تابلو برق فشار ضعیف، همیشه از من در مورد تفاوت بین تابلو برق ولتاژ پایین (LV) و فشار قوی (HV) سوال می شود. بنابراین فکر کردم این وبلاگ را برای رفع هر گونه سردرگمی بنویسم - بدون اصطلاحات فنی بیش از حد، فقط صحبت مستقیم.

برای شروع، بیایید توضیح دهیم که تابلو برق واقعا چیست. این یک بخش حیاتی از هر سیستم الکتریکی است که برای کنترل، محافظت و جداسازی تجهیزات الکتریکی استفاده می شود. به آن به عنوان پلیس راهنمایی و رانندگی دستگاه برق خود فکر کنید که همه چیز را روان و ایمن می کند.

کلید ولتاژ پایین

تابلو برق ولتاژ پایین برای سیستم هایی طراحی شده است که معمولاً تا 1000 ولت AC (یا 1500 ولت DC) دارند، که آستانه استاندارد برای طبقه بندی ولتاژ پایین (LV) بر اساس استانداردهای بین المللی مانند IEC است. معمولا در ساختمان های تجاری، تاسیسات صنعتی و مناطق مسکونی استفاده می شود. به عنوان یک تامین کننده تابلو برق ولتاژ پایین، می دانم که این سیستم ها همه در مورد ارائه توزیع برق قابل اعتماد در سطح ولتاژ نسبتا پایین تر هستند.

یکی از مزایای کلیدی تابلو برق فشار ضعیف تطبیق پذیری آن است. انواع مختلفی برای برآوردن نیازهای مختلف وجود دارد. به عنوان مثال،جعبه توزیع برقیک انتخاب محبوب است برای توزیع توان الکتریکی از یک منبع اصلی به چندین مدار کوچکتر استفاده می شود. این جعبه‌ها اغلب در زیرزمین‌های ساختمان‌های تجاری یا در اتاق‌های تاسیسات منازل یافت می‌شوند، جایی که برق ورودی را به شاخه‌های مختلف برای روشنایی، لوازم خانگی و سایر بارهای الکتریکی تقسیم می‌کنند.

نوع دیگر آن استکلید ولتاژ پایین قابل برداشت. این طراحی امکان تعمیر و نگهداری آسان را فراهم می کند و قطع کننده های مدار و سایر قطعات را می توان به سرعت از کابینت خارج کرد، بنابراین تعمیرات به سرعت بدون خاموش شدن کل سیستم برای ساعت ها انجام می شود. این یک تغییر دهنده بازی برای تنظیمات صنعتی است که در آن زمان از کار افتادگی به شدت به نتیجه می رسد.

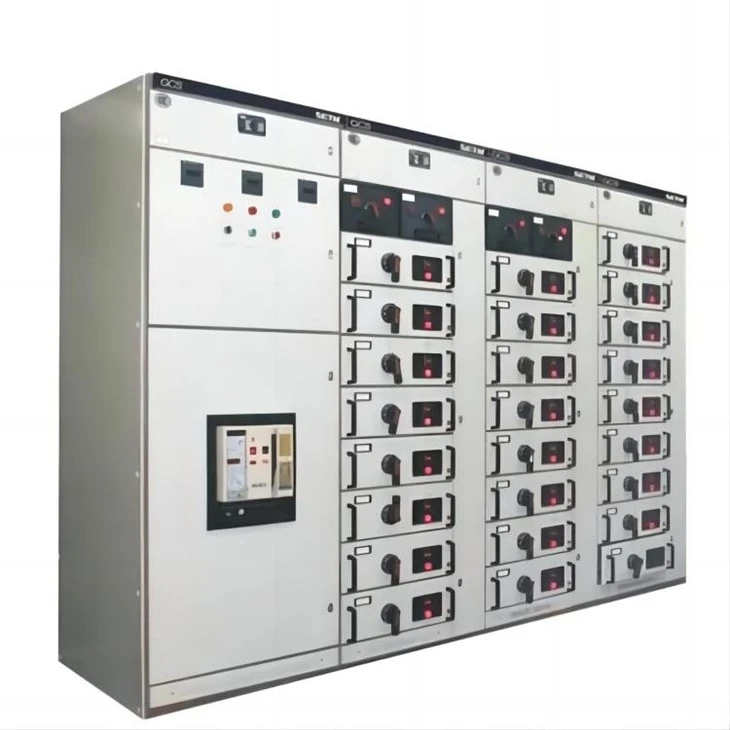

کلید ولتاژ پایین GCS ما - یکی از قابل اعتمادترین مدل ها در صنعت، مطابق با استانداردهای IEC 439-1 و GB 7251 - و جعبه های توزیع برق برای بسیاری از مشتریان ما گزینه های مورد استفاده هستند.

کلید ولتاژ پایین ثابتنیز به طور گسترده استفاده می شود. طراحی ساده‌تری دارد و اجزای آن در جای خود ثابت شده‌اند و آن را به گزینه‌ای مقرون‌به‌صرفه برای برنامه‌هایی تبدیل می‌کند که نیازی به تعمیر و نگهداری مکرر یا تعویض قطعات ندارند.

تابلو برق LV همچنین به دلیل ویژگی های ایمنی خود متمایز است. این دستگاه مجهز به مکانیزم‌های حفاظتی داخلی مانند حفاظت در برابر جریان اضافه، حفاظت در برابر اتصال کوتاه و حفاظت در برابر خطای زمین است. این ویژگی ها از آتش سوزی الکتریکی و آسیب تجهیزات جلوگیری می کند و افراد و اموال را ایمن نگه می دارد.

کلید ولتاژ بالا

از سوی دیگر، تابلو برق فشار قوی برای سیستم هایی با درجه ولتاژ بالای 1000 ولت است - معمولاً از چند هزار ولت تا صدها هزار ولت. این عمدتا در نیروگاه ها، پست های انتقال و مجتمع های صنعتی بزرگ استفاده می شود.

تابلو برق HV انرژی الکتریکی بسیار بیشتری را اداره می کند، بنابراین اجزای آن بسیار بزرگتر و محکم تر از دنده LV هستند. قطع کننده های مدار در تابلو برق HV طوری مهندسی شده اند که قوس های جریان بالا را که هنگام باز یا بسته شدن مدارها ایجاد می شوند، قطع کنند - این قوس ها بسیار خطرناک هستند و در صورت عدم کنترل صحیح می توانند آسیب های عمده ای به بار آورند.

عایق بندی یک تفاوت اساسی در طراحی است. تابلو برق HV به مواد عایق باکیفیت برای جلوگیری از خرابی الکتریکی و نشت جریان تحت ولتاژ شدید نیاز دارد. گزینه های رایج عبارتند از پرسلن، رزین اپوکسی و گاز SF6 - یک گاز بی اثر با قابلیت عایق و خاموش کردن قوس 100 برابر قوی تر از هوا.

تابلو برق HV همچنین دارای سیستم های کنترل و نظارت پیچیده تری است. خرابی در یک سیستم HV می تواند فاجعه بار باشد، بنابراین این سیستم ها نیاز به نظارت دائمی دارند. حسگرها و رله ها به طور مداوم ولتاژ، جریان و دما را کنترل می کنند. در صورت تشخیص ناهنجاری ها، تابلو به طور خودکار بخش معیوب را جدا می کند تا از آسیب بیشتر جلوگیری کند.

تفاوت های کلیدی

سطح ولتاژ

واضح ترین تفاوت ولتاژ است: تابلو برق LV تا 1000 ولت کار می کند، در حالی که تابلو برق HV ولتاژهای بسیار بالاتری را کنترل می کند. این شکاف همه چیز را از اندازه و طراحی تا الزامات ایمنی شکل می دهد.

اندازه و پیچیدگی

تابلو برق HV عموما بزرگتر و پیچیده تر از دنده LV است. قطعات باید در برابر استرس الکتریکی بالا مقاومت کنند، بنابراین از نظر فیزیکی بزرگتر هستند. به علاوه، سیستم های کنترل و حفاظت HV به دلیل خطرات بالاتر پیچیده تر هستند.

دامنه کاربرد

تابلو برق LV در سیستم های الکتریکی روزانه برای فضاهای تجاری، صنعتی و مسکونی استفاده می شود. در همین حال، تابلو برق HV برای تولید و انتقال نیرو است، جایی که حجم عظیم انرژی نیاز به کنترل و توزیع از راه دور دارد.

فلسفه ایمنی و حفاظت

هر دو ایمنی را در اولویت قرار می دهند، اما عواقب خرابی با ولتاژ به طور چشمگیری تشدید می شود. سیستم‌های HV از طرح‌های حفاظتی چندلایه و فوق سریع و قفل‌بندی دقیق برای کاهش خطرات خرابی فاجعه‌آمیز استفاده می‌کنند.

ملاحظات هزینه

تابلو برق HV معمولا گرانتر از دنده LV است. این از مواد عایق گران‌تر (مانند گاز SF6) و طراحی/ساخت پیچیده مورد نیاز برای اطمینان از ایمنی و قابلیت اطمینان در ولتاژهای بالا ناشی می‌شود.

چرا کلید ولتاژ پایین خود را انتخاب کنید؟

به عنوان یک تامین کننده تابلو برق فشار ضعیف، می توانم تأیید کنم که محصولات ما مزایای ملموسی به همراه دارند. ما آنها را با تکنولوژی پیشرفته طراحی می کنیم تا کارایی و قابلیت اطمینان را به حداکثر برسانیم، با استفاده از مواد با کیفیت بالا که در آزمون زمان مقاومت می کنند.
تابلو برق LV ما نیز نصب و نگهداری آسان است. فرقی نمی‌کند جعبه توزیع برق، تابلو برق قابل برداشت، یا تابلو برق ثابت را انتخاب کنید، راه حلی کاربرپسند و مقرون به صرفه دریافت می‌کنید.
ما می دانیم که هر مشتری نیازهای منحصر به فردی دارد، بنابراین راه حل های سفارشی ارائه می دهیم. تیم متخصص ما مستقیماً با شما همکاری می کند تا سیستمی را طراحی کند که نیازهای خاص شما را برآورده کند.

بیایید وصل شویم

اگر در بازار تابلو برق فشار ضعیف هستید، دوست دارم چت کنم. چه پیمانکار یک پروژه ساختمانی جدید باشید، چه یک تاسیسات صنعتی که سیستم برق خود را ارتقا می دهد، یا صاحب خانه ای که نیاز به توزیع برق قابل اعتماد دارد، ما شما را تحت پوشش قرار می دهیم. در جستجوی یک پیشنهاد یا غواصی عمیق تر در نیازهای خود تردید نکنید - بیایید تابلو برق LV مناسب برای پروژه خود را پیدا کنیم.

مراجع

• 1. Abur, A., & Ünler, ME (nd). سیستم های برق.
  2. سعادت، ح (ن). کتابچه راهنمای محاسبات برق.
  3. IEC 60947-2:2024. تابلو برق و تجهیزات کنترل ولتاژ پایین - قسمت 2: قطع کننده های مدار.
